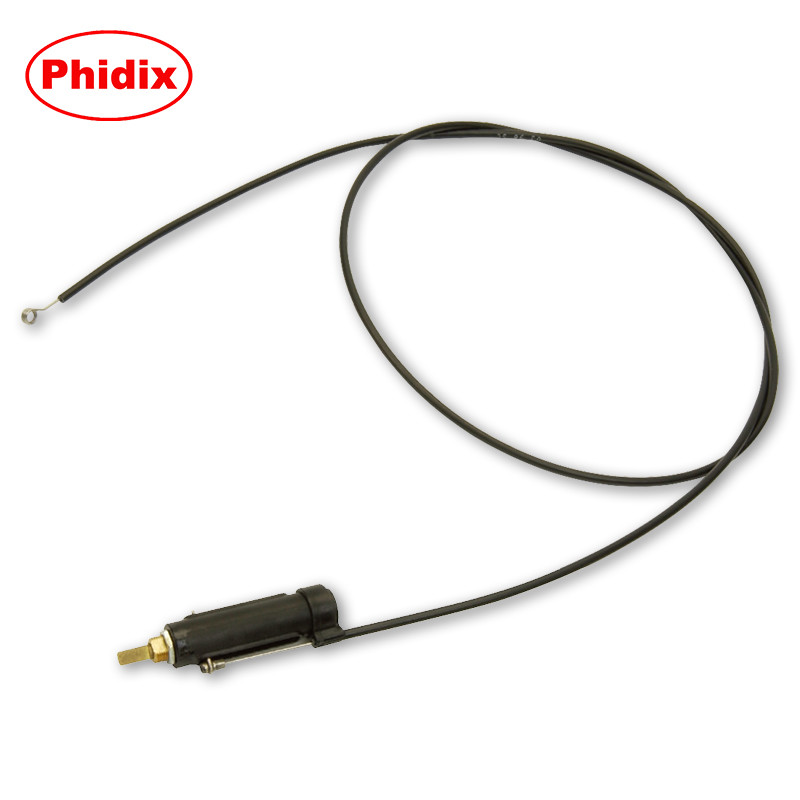

কেবল-কেবল রোটারি কন্ট্রোল ক্যাবল – ফিডিক্স নন-লকিং সিরিজ
এই পৃষ্ঠায় ফিডিক্সের শিল্প-গ্রেডের নন-লকিং রোটারি কন্ট্রোল ক্যাবলের অফিসিয়াল ওভারভিউ প্রদান করা হয়েছে।
কাস্টমাইজেশন বিকল্প বা স্টেইনলেস স্টিলের কনফিগারেশনের জন্য, অনুগ্রহ করে আমাদের দেখুন রোটারি ক্যাবল কাস্টমাইজেশন পৃষ্ঠা.
একটি রোটারি কন্ট্রোল ক্যাবল কি?
ফিডিক্সের রোটারি কন্ট্রোল ক্যাবল ঘূর্ণন ইনপুটকে (সাধারণত ২৭০° পর্যন্ত) রৈখিক গতিতে রূপান্তরিত করে, যা ইলেকট্রনিক্স বা হাইড্রোলিক্সের জটিলতা ছাড়াই যান্ত্রিক সিস্টেমের দূরবর্তী সক্রিয়করণে সক্ষম করে।
এই ক্যাবলটি নন-লকিং, অর্থাৎ এটি র্যাচেটিং বা ডিটেন্ট ছাড়াই অবাধে ফিরে আসে। ম্যানুয়াল HVAC কন্ট্রোল, হিটার ভালভ, ড্যাম্পার, মেরিন শাট-অফ এবং অন্যান্য অ্যাপ্লিকেশনগুলির জন্য এটি আদর্শ যেখানে মসৃণ, পুশ-পুল গতির প্রয়োজন।
মূল কার্যকারী নীতি: ২৭০° টার্ন = ১.৫" লিনিয়ার ট্রাভেল

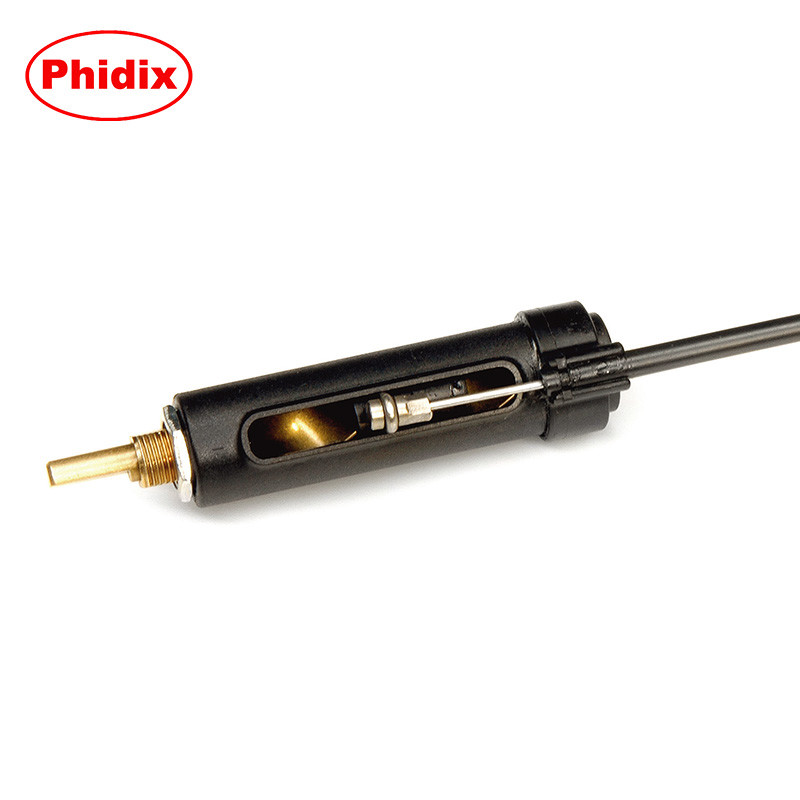

অভ্যন্তরীণভাবে, ক্যাবলটিতে একটি নমনীয় স্পাইরাল- wound ভিতরের কোর রয়েছে যা একটি শক্তিশালী নালীর মধ্যে স্থাপন করা হয়েছে। রোটারি হ্যান্ডেল একটি ইনপুট শ্যাফ্ট (CW বা CCW) ঘোরায়, অভ্যন্তরীণ তারটিকে চালায় যা আউটপুটে ১.৫ ইঞ্চি পর্যন্ত রৈখিক স্ট্রোক তৈরি করে।
একটি সরলীকৃত স্কিম্যাটিক:
ঘূর্ণন ইনপুট → রৈখিক আউটপুট
এই ডিজাইনটি নিশ্চিত করে যে সিস্টেমগুলির জন্য টাইট ট্রান্সমিশন, ন্যূনতম ব্যাকল্যাশ এবং সুনির্দিষ্ট চলাচল প্রয়োজন যা দূরবর্তী অথচ যান্ত্রিক নিয়ন্ত্রণ প্রয়োজন।
কেন ইলেকট্রনিক অ্যাকচুয়েশনের চেয়ে যান্ত্রিক রোটারি বেছে নেবেন?
| বৈশিষ্ট্য |
যান্ত্রিক রোটারি ক্যাবল |
বৈদ্যুতিক অ্যাকচুয়েটর |
| তারের জটিলতা |
কিছুই না |
তার এবং পাওয়ার প্রয়োজন |
| ব্যর্থতা সহনশীলতা |
ম্যানুয়াল ওভাররাইড সর্বদা সম্ভব |
ডায়াগনস্টিক সরঞ্জাম প্রয়োজন হতে পারে |
| পরিবেশগত প্রতিরোধ |
ধুলো, কম্পন, আর্দ্রতা সহ্য করে |
প্রায়শই এনক্লোজার প্রয়োজন |
| রক্ষণাবেক্ষণ |
সহজ প্রতিস্থাপন |
সার্ভিস টেকনিশিয়ানের প্রয়োজন হতে পারে |
ফিডিক্স রোটারি ক্যাবলগুলি রুক্ষ, স্থান-সীমিত পরিবেশের জন্য আদর্শ যেখানে সরলতা এবং নির্ভরযোগ্যতা অটোমেশনের চেয়ে বেশি গুরুত্বপূর্ণ।

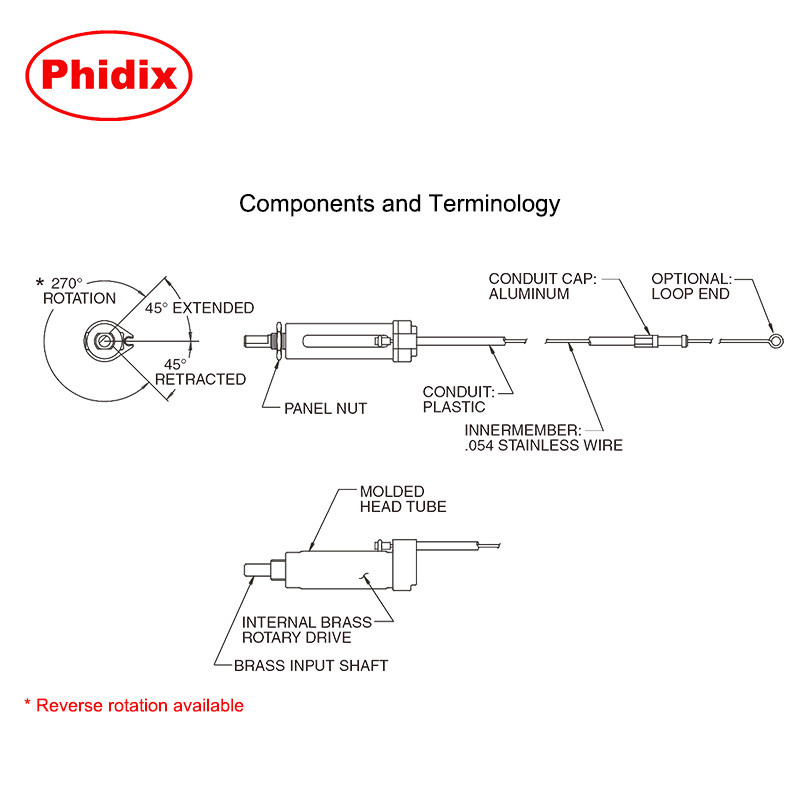

কাঠামোগত গঠন ও উপকরণ
• ইনপুট শ্যাফ্ট: পিতল (স্ট্যান্ডার্ড); CW বা CCW উপলব্ধ

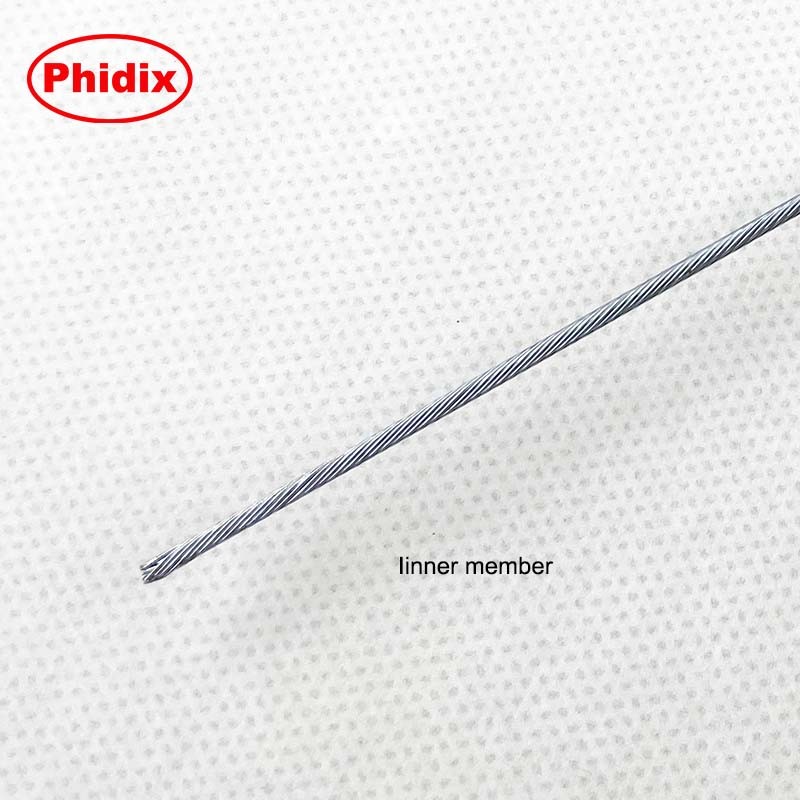

• ভিতরের তার: ১x৭ স্টেইনলেস স্টিলের কোর
• হাউজিং: মাউন্টিং থ্রেড সহ শক্তিশালী প্লাস্টিক
• আউটপুট এন্ড: বল স্টাড, লুপ, বা কাস্টম রড ফিটিং
মাউন্টিং থ্রেড: M12 x ১.০ বা ৩/৮-২৪ UNF
রিটার্ন স্প্রিং: রিসেট ফোর্সের প্রয়োজনীয় অ্যাপ্লিকেশনগুলির জন্য ঐচ্ছিক

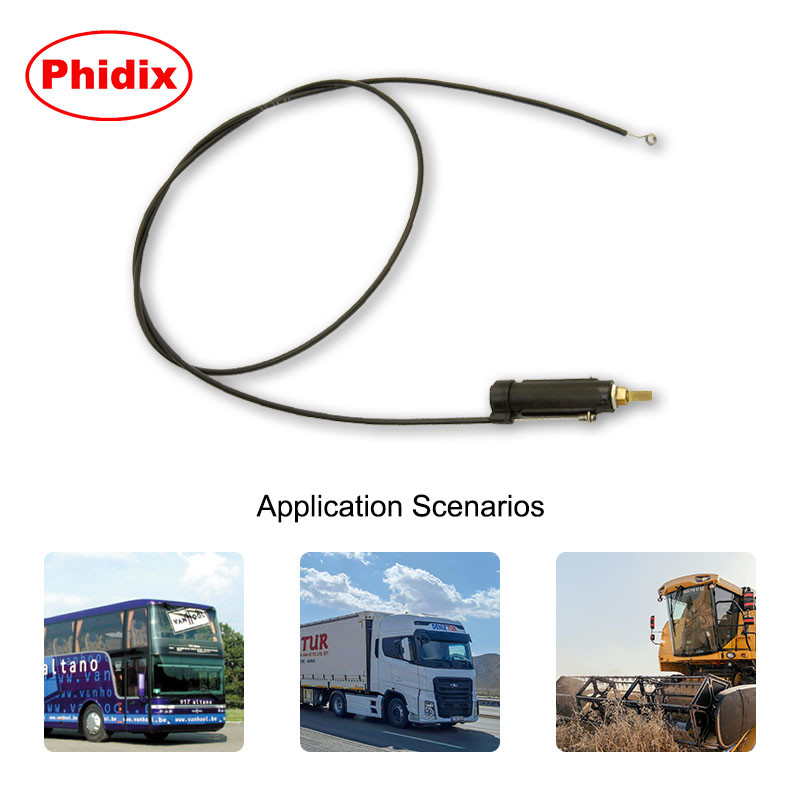

সাধারণ অ্যাপ্লিকেশন
| অ্যাপ্লিকেশন |
ব্যবহারের উদাহরণ |
| HVAC সিস্টেম |
ম্যানুয়াল ভেন্ট বা ড্যাম্পার অ্যাকচুয়েশন |
| বাণিজ্যিক যানবাহন |
ক্যাবে হিটার ভালভ নিয়ন্ত্রণ |
| মেরিন ইঞ্জিন |
শাটডাউন লিভার, চোক কন্ট্রোল |
| কৃষি যন্ত্রপাতি |
সংযুক্ত লিঙ্কেজ অ্যাকচুয়েশন |
এই ক্যাবলটি প্রায়শই প্যানেল-মাউন্টেড রোটারি নবের সাথে একত্রিত করা হয়, যা কয়েক ফুট দূরের উপাদানগুলিতে শক্তি প্রেরণ করে—এমনকি বাঁকা রুটিংয়ের মাধ্যমেও।

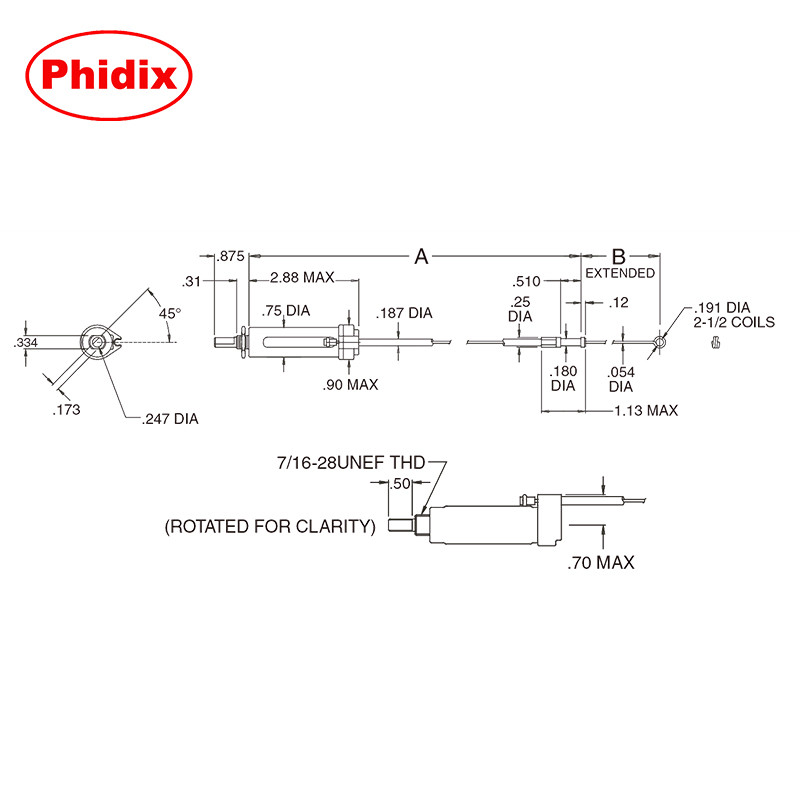

প্রযুক্তিগত বৈশিষ্ট্য
| পরামিতি |
মান |
| ট্রাভেল স্ট্রোক |
১.৫" (± ০.১") |
| ইনপুট অ্যাঙ্গেল |
২৭০° ± ১০° |
| ক্যাবলের দৈর্ঘ্য |
১২" – ৭২" (কাস্টমাইজযোগ্য) |
| তাপমাত্রা সীমা |
–৩০°C থেকে +১০০°C |
| ইনপুট শ্যাফ্ট |
পিতল বা স্টেইনলেস স্টিল |
| থ্রেড ইন্টারফেস |
৩/৮-২৪ UNF বা M12 |
একটি ভিন্ন ট্রাভেল রেঞ্জ, থ্রেড, বা উপাদান প্রয়োজন? কাস্টম বিকল্পগুলি দেখুন →
সাধারণ জিজ্ঞাসিত প্রশ্নাবলী
প্রশ্ন: এই ক্যাবলটি কি বিপরীতমুখী?
হ্যাঁ। এটি CW বা CCW ইনপুট ঘূর্ণনের জন্য কনফিগার করা যেতে পারে।
প্রশ্ন: ক্যাবলটি কি আবদ্ধ ড্যাশবোর্ডে মাউন্ট করা যেতে পারে?
অবশ্যই। এর নমনীয় হাউজিং এবং থ্রেডেড শ্যাফ্ট এটিকে টাইট এনক্লোজারে প্যানেল-মাউন্ট করা সহজ করে তোলে।
প্রশ্ন: সর্বনিম্ন অর্ডারের পরিমাণ কত?
আমরা স্বল্প-ভলিউম প্রোটোটাইপ এবং OEM-স্তরের ব্যাচ রান উভয়ই অফার করি। বিস্তারিত জানার জন্য আমাদের সাথে যোগাযোগ করুন।
প্রশ্ন: আমি কি দীর্ঘ ট্রাভেল স্ট্রোক বা ডুয়াল-এন্ড অ্যাকচুয়েশনের জন্য অনুরোধ করতে পারি?
কাস্টম কনফিগারেশনের অধীনে সেগুলি উপলব্ধ। বিস্তারিত জানার জন্য কাস্টমাইজেশন পৃষ্ঠা দেখুন।
একটি উদ্ধৃতি বা অঙ্কন মিলের জন্য অনুরোধ করুন
আপনি যদি একটি প্যানেল কন্ট্রোল ইন্টারফেস ডিজাইন করছেন বা একটি পুরনো রোটারি অ্যাকচুয়েটর প্রতিস্থাপন করছেন, তাহলে ফিডিক্স মিলে যাওয়া যন্ত্রাংশ সরবরাহ করতে পারে বা ডিজাইন-টু-স্পেক করতে পারে।
