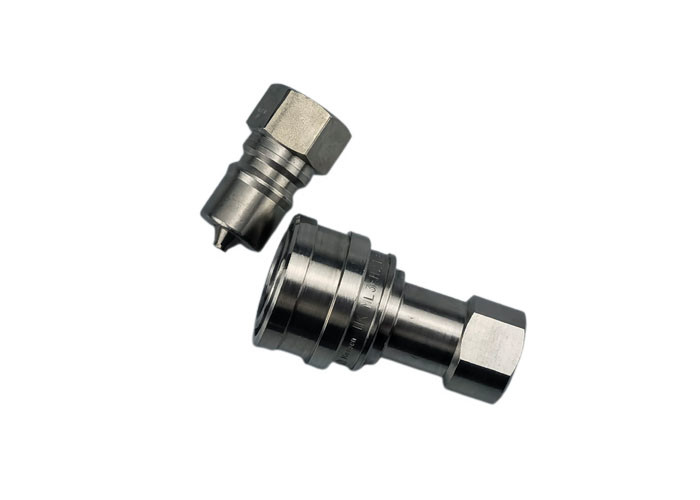

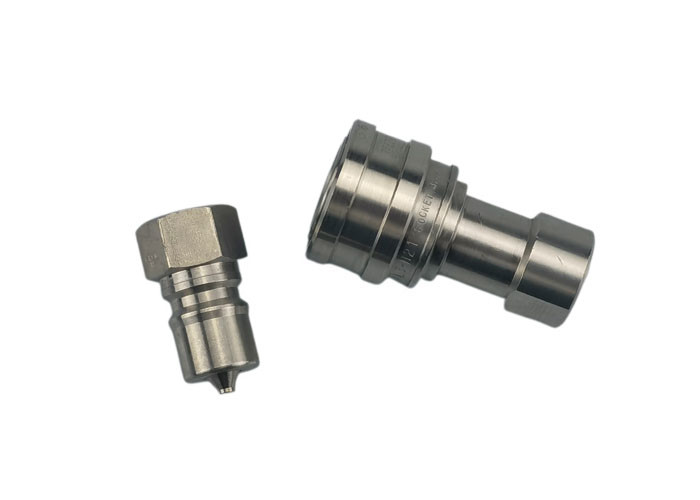

1/4 " CB-1 সিরিজ স্টেইনলেস স্টীল 316 বন্ধ টাইপ হাইড্রোলিক দ্রুত সংযোজক
কিভাবে একটি দ্রুত সংযোগ মুক্তি?
সিবি-এসপিএল-১এফজি/সিবি-এসপিএম-১এফজি নির্মাণ সরঞ্জাম, হাইড্রোলিক অ্যাপ্লিকেশনগুলিতে ব্যবহৃত হয়।এই ডাবল শাট-অফ couplings যে কোন জায়গায় যে তরল স্থানান্তর লাইন সংযোগ এবং অপারেশন বা সরঞ্জাম রক্ষণাবেক্ষণের জন্য সংযোগ বিচ্ছিন্ন করা প্রয়োজন পাওয়া যাবে, এবং তরল হ্রাস অপ্রয়োজনীয়।
স্ট্যান্ডার্ড উপাদান
বৈশিষ্ট্য
| শরীরের আকার | পার্টনার। | থ্রেড | এ | বি | ফ্ল্যাটস জুড়ে |
| 1/8 " | CB-S1S-1FG | ১/৮-২৭ | 1.91 | 0.98 | 0.56 |
| 1/8 " | CB-S1S-1FN | ১/৮-২৭ | 1.91 | 0.98 | 0.56 |
| এক চতুর্থাংশ | CB-S2S-1FG | ১/৪-১৯ | 2.26 | 1.17 | 0.75 |
| এক চতুর্থাংশ | CB-S2S-1FN | ১/৪-১৮ | 2.26 | 1.17 | 0.75 |
| ৩/৮" | CB-S3S-1FG | ৩/৮-১৯ | 2.56 | 1.42 | 0.88 |
| ৩/৮" | CB-S3S-1FN | ৩/৮-১৯ | 2.56 | 1.42 | 0.88 |
| অর্ধ ইঞ্চি | CB-S4S-1FG | ২/১৪ | 2.96 | 1.86 | 1.13 |
| অর্ধ ইঞ্চি | CB-S4S-1FN | ২/১৪ | 2.96 | 1.86 | 1.13 |
| 3/4 " | CB-S6S-1FG | 3/4-14 | 3.48 | 2.22 | 1.31 |
| 3/4 " | CB-S6S-1FN | 3/4-14 | 3.48 | 2.22 | 1.31 |
| ১" | CB-S8S-1FG | ১-১১ | 4.13 | 2.61 | 1.75 |
| ১" | CB-S8S-1FN | ১-১১ | 4.13 | 2.61 | 1.75 |
| শরীরের আকার | পার্টনার। | থ্রেড | সি | ডি | ই | HEX |
| 1/8 " | CB-P1S-1FG | ১/৮-২৭ | 1.26 | 0.65 | 0.44 | 0.56 |
| 1/8 " | CB-P1S-1FG | ১/৮-২৭ | 1.26 |
0.65 |
0.44 | 0.56 |
| এক চতুর্থাংশ | CB-P2S-1FG | ১/৪-১৯ | 1.52 | 0.87 | 0.56 | 0.75 |
| এক চতুর্থাংশ | CB-P2S-1FN | ১/৪-১৮ | 1.52 | 0.87 | 0.56 | 0.75 |
| ৩/৮" | CB-P3S-1FG | ৩/৮-১৯ | 1.76 | 1.01 | 0.61 | 0.88 |
| ৩/৮" | CB-P3S-1FN | ৩/৮-১৯ | 1.76 | 1.01 | 0.61 | 0.88 |
| অর্ধ ইঞ্চি | CB-P4S-1FG | ২/১৪ | 2.03 | 1.30 | 0.76 | 1.13 |
| অর্ধ ইঞ্চি | CB-P4S-1FN | ২/১৪ | 2.03 | 1.30 | 0.76 | 1.13 |
| 3/4 " | CB-P6S-1FG | 3/4-14 | 2.36 | 1.52 | 0.71 | 1.31 |
| 3/4 " | CB-P6S-1FN | 3/4-14 | 2.36 | 1.52 | 0.71 | 1.31 |
| ১" | CB-P8S-1FG | ১-১১ | 2.85 | 1.88 | 0.97 | 1.63 |
| ১" | CB-P8S-1FN | ১-১১ | 2.85 | 1.88 | 0.97 | 1.63 |
